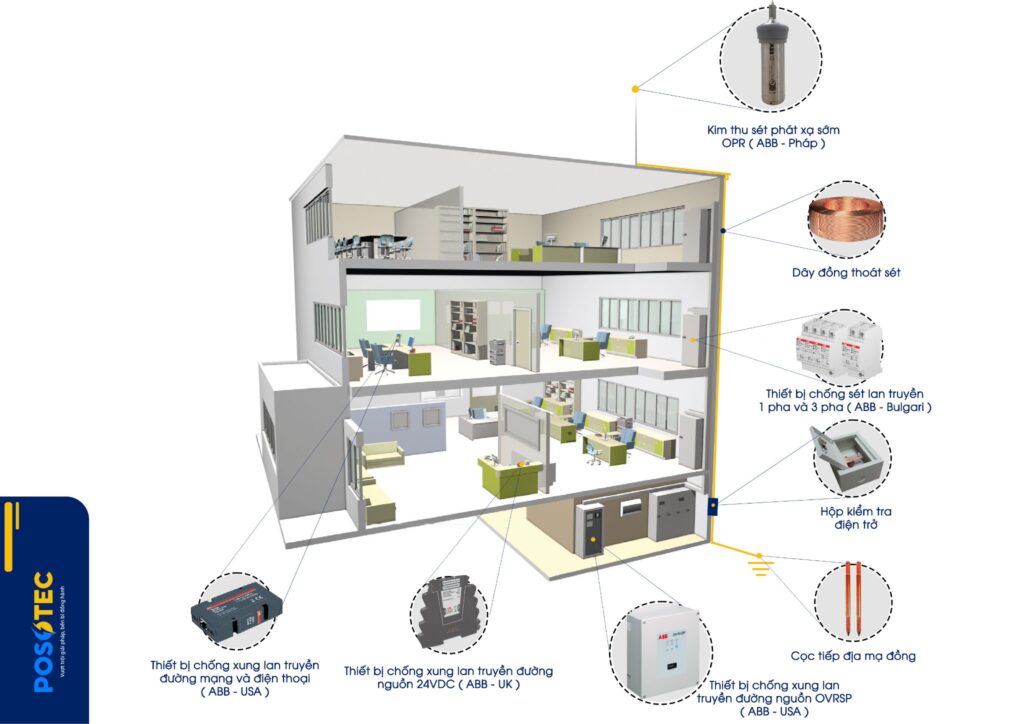

Chống sét lan truyền là gì?

Chống sét lan truyền là giải pháp giúp bảo vệ các thiết bị, tòa nhà tránh hoặc hạn chế tối đa thiệt hại do sét lan truyền gây nên. Sét đánh phá hủy trực tiếp ngay tại vị trí bị đánh. Dòng sét mang điện trường còn truyền qua hệ thống dây điện, gây nhiễu điện, sai lệch cho thiết bị, thậm chí dòng sét mạnh có thể phá hỏng thiết bị, gây cháy nổ, nguy hiểm tính mạng và cả tài sản khác.

Lý do khiến việc chống sét lan truyền trở nên cần thiết là gì? Khi một luồng sét đánh xuống mặt đất hay vị trí tòa nhà, công trình nào đó, nó sẽ cảm ứng điện từ lên các đường dây dây điện gần đó. Dòng sét lan truyền đánh vào các đường dây tín hiệu nguồn như dây điện, dây điện thoại,… rồi theo hệ thống dây dẫn lan truyền tới các thiết bị điện. Sét lan truyền gây nên hiện tượng gia tăng đột biến của sóng điện từ hoặc xung điện áp, ảnh hưởng trực tiếp đến các thiết bị điện, điện tử, mạng máy tính,…

Tại sao cần chống sét lan truyền?

Sét lan truyền có thể gây ra thiệt hại vô cùng nghiêm trọng, có thể gây cháy nổ thậm chí ảnh hưởng đến tính mạng con người. Bên cạnh đó, Việt Nam là quốc gia nằm ở tâm giông châu Á, có hoạt động giông sét mạnh, hứng chịu 2 triệu cú sét đánh (nghiên cứu của Viện Vật Lý Địa Cầu).

Giải pháp chống sét lan truyền sẽ bảo vệ, chống lại sự gia tăng đột biến của sóng điện từ, điện áp. Chặn chúng lại và cho chúng đi theo đường tiếp địa truyền xuống mặt đất. Từ đó hạn chế gia tăng điện áp đột ngột. Giảm tối thiểu sự ảnh hưởng của sét tới các thiết bị đang sử dụng, bảo vệ các thiết bị trong công trình.

Những tổn thất do xung quá điện áp, sét lan truyền gây ra đối với các hệ thống không gắn thiết bị chống xung quá điện áp, chống sét lan truyền có thể kể đến như:

  • Chi phí sửa, thay thế thiết bị, phục hồi dữ liệu
  • Thời gian, chi phí lãng phí do ngừng vận hành, khách hàng không hài lòng mất nhiều cơ hội thương mại,…

Phân loại các thiết bị chống sét lan truyền

Các loại thiết bị chống sét lan truyền là gì?

  1. Thiết bị chống sét lan truyền trên đường nguồn: gồm thiết bị cắt sét 1 pha, cắt sét 3 pha, thiết bị cắt lọc sét 1 pha, cắt lọc sét 3 pha.
  2. Cáp thoát sét.
  3. Thiết bị chống sét trên đường tín hiệu, viễn thông.
  4. Đồng hồ đo điện trở tiếp đất.
  5. Thiết bị đếm sét.
  6. Hệ thống tiếp địa chống sét lan truyền.
  7. Thiết bị cắt lọc sét, cắt sét đường nguồn điện AC: TDX, TDF, TDS,TSG-SRF,…
  8. Thiết bị chống sét cho đường tín hiệu TV, camera,..
  9. Thiết bị chống sét cho tín hiệu đường truyền RS.
  10. Thiết bị chống sét cho mạng máy tính RJ45
  11. Chống sét trên đường tín hiệu điều khiển công nghiệp.
  12. Chống sét trên đường truyền điện thoại, LEASED-LINE,  ADSL.
  13. Thiết bị chống sét trên đường cáp đồng trục, feeder.
  14. Chống sét trên điện thoại, đường truyền tốc độ cao.
  15. Công tắc báo động DAR và thiết bị đếm sét TDS-SC.

Các cấp của thiết bị chống sét lan truyền là gì?

Dựa theo tiêu chuẩn EN 61643-11 và IEC 61643-11, khi phân loại dựa theo type, các thiết bị chống sét lan truyền có 3 cấp độ như sau:

  • Thiết bị chống sét lan truyền cấp 1 (Type 1 SPD)
  • Thiết bị chống sét lan truyền cấp 2 (Type 2 SPD)
  • Thiết bị chống sét lan truyền cấp 3 (Type 3 SPD)

Quy chuẩn chống sét lan truyền là gì?

Cần ngăn chặn sét lan truyền bằng các thiết bị cắt sét sơ cấp, cắt sét thứ cấp và chống sét cho các thiết bị đầu cuối dựa trên nhiều tiêu chí để mang lại hiệu quả chống sét tốt nhất.

  • Chọn thiết bị chống sét theo tiêu chuẩn thích hợp, đáp ứng các tiêu chuẩn quốc gia như TCVN 9385 (VN), UL (Mỹ), và tiêu chuẩn quốc tế như IEC 61643,…
  • Chọn thiết bị chống sét cho nguồn điện AC, phù hợp đặc điểm từng hệ thống cần bảo vệ như đặc điểm hệ thống điện cường độ dòng điện lớn nhất theo tải tiêu thụ, tình trạng điện áp của hệ thống,…
  • Chọn theo vùng bảo vệ như vùng bên ngoài công trình – LPZ 0, vùng tiếp giáp với bên bên ngoài nhưng có che chắn -LPZ 1, vùng bên trong công trình có nhiều lớp che chắn – LPZ 2-n.
  • Vùng cần bảo vệ LPZ  Vùng chống sét tương ứng với Type
  • Chọn thiết bị chống sét theo type, ứng với mỗi Type cần đảm bảo tiêu chí kỹ thuật nhất định.

Bất kì thắc mắc nào liên quan đến giải pháp chống sét lan truyền, vui lòng liên hệ ngay đến POSOTEC qua số hotline 0935 228 628 để được giải đáp chi tiết nhất.
